Hogyan válasszak napelemes töltésvezérlőt?

A napelemes töltésvezérlők fajtái

A napelemes töltésvezérlők (angolul: solar charge controllers) arra szolgálnak, hogy szabályozzák a napelemes rendszerből érkező energiát, és biztosítsák az akkumulátor biztonságos töltését. Három fő típusa létezik:
PWM (Pulse Width Modulation) töltésvezérlők
MPPT (Maximum Power Point Tracking) töltésvezérlők
Hibrid töltésvezérlők

1. PWM (Pulse Width Modulation) töltésvezérlők

• Működési elv: A napelemes panel feszültségét az akkumulátor feszültségére csökkenti, hogy optimalizálja a töltést. A PWM vezérlő fokozatosan csökkenti a napelem kimeneti áramát, ahogy az akkumulátor közel kerül a teljes töltöttségi szinthez.
• Előnyök:
  • Egyszerű és olcsó megoldás.
  • Megbízható.
• Hátrányok:
  • Kevésbé hatékony, különösen akkor, ha a napelem és az akkumulátor feszültsége nem egyezik meg.
  • Napelemek teljesítménye nem használható ki maximálisan.

2. MPPT (Maximum Power Point Tracking) töltésvezérlők

• Működési elv:

  Az MPPT vezérlő folyamatosan figyeli a napelemek teljesítménygörbéjét, és az úgynevezett maximális teljesítmény pontot (Maximum Power Point - MPP) keresi. Ez az a pont, ahol a napelem a legnagyobb teljesítményt képes leadni, az adott fényviszonyok és hőmérséklet mellett.

  A napelem által termelt feszültség és áram általában nem egyezik meg az akkumulátorok számára ideális töltési feszültséggel. Az MPPT vezérlő ezt a különbséget úgy hidalja át, hogy a napelem teljesítményét optimalizálja, majd az akkumulátor számára szükséges feszültségre konvertálja.

• Előnyök:
  • Nagyobb hatékonyság Az MPPT vezérlő akár 30%-kal több energiát képes kinyerni a napelemekből, mint a PWM vezérlők, különösen olyan helyzetekben, amikor a napelem feszültsége magasabb, mint az akkumulátor feszültsége.
  • Jobb teljesítmény különböző körülmények között: Az MPPT töltésvezérlők különösen jól működnek hűvösebb éghajlatokon, ahol a napelem feszültsége magasabb, de az áramtermelés alacsonyabb. Alacsony fényviszonyok mellett is jobb hatékonysággal működnek.
  • Alkalmazkodás különböző feszültségekhez: Az MPPT vezérlők képesek eltérő feszültségű napelemeket és akkumulátorokat kezelni, például 24V-os napelemet 12V-os akkumulátorhoz is lehet csatlakoztatni anélkül, hogy veszítene a hatékonyságból.
  • Gyors reakció: Az MPPT technológia dinamikusan alkalmazkodik a napfény- és hőmérséklet-változásokhoz, így mindig a legoptimálisabb teljesítményt nyújtja.
• Hátrányok:
  • Drágább: Az MPPT töltésvezérlők jelentősen drágábbak, mint a PWM vezérlők. Nagyobb rendszerek esetében azonban hosszú távon költséghatékonyabbak a jobb energiahasznosítás miatt.
    Bonyolultabb, mint a PWM vezérlők. Az MPPT vezérlők technológiája összetettebb, ami nagyobb karbantartási igéelhet bizonyos esetekben.

3. Hibrid töltésvezérlők

• Működési elv: Ezek a rendszerek kombinálják a PWM és MPPT technológiákat, valamint további intelligens funkciókkal rendelkeznek, mint például a hálózatra visszatáplálás vagy a különböző energiaforrások használata (pl. szélenergia, generátor). Fontos tudni, hogy a szélkerékhez készült töltésvezérlőknek plusz funkcióik vannak a napelemes töltésvezérlőkhöz képes. Gondolok itt a hirtlene széllökésk által gerjesztett túláram kezelésére. Amikor az akkumulátor teljesen feltöltődött, a szélkerék töltésvezérlő irányíthatja a felesleges energiát egy másik terheléshez, például egy fűtőellenálláshoz. Ezt hívják dump load vagy terheléselvezetésnek.
• Előnyök:
  • Több energiaforrás egyidejű kezelése.
  • Rugalmas rendszerintegráció.
• Hátrányok:
  • Magas költség, bonyolult telepítés és karbantartás.

Választás szempontjai:

• Rendszer mérete és feszültsége: MPPT töltésvezérlő ajánlott nagyobb rendszerekhez ahol fontos az optimális energiafelhasználás. ahol fontos az optimális energiafelhasználás. Ha a napelemek és az akkumulátorok feszültsége eltér, az MPPT vezérlő a jobb választás.
• Költségvetés: Kis rendszereknél és költségérzékeny projektekhez PWM vezérlő is elegendő szokott lenni.
• Környezet: Hideg időben és alacsony napsugárzás mellett az MPPT töltésvezérlők jobban teljesítenek.
• Energia forrás fajtája: Amennyiben szélerőművet (szélkerék) használunk energiatermelésre olyan töltésvezérlőt kell választanunk ami szabályozza a szélgenerátorból érkező áramot,

Több napelemes töltésvezérlő egyidejű használata

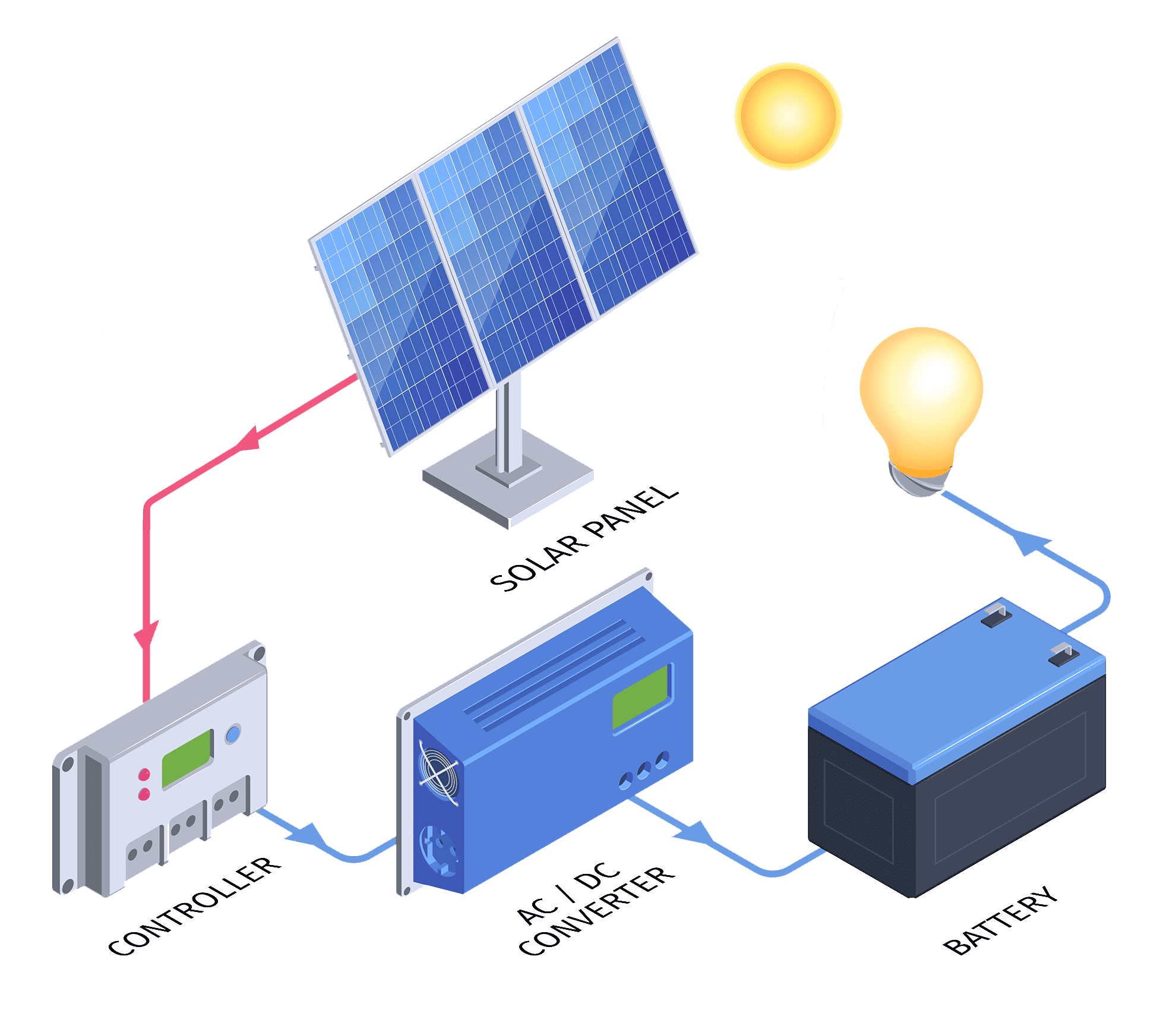

Egy szigetüzemű napeléemes rendszer tervezésekor általában több napelem panellel számolunk, ha nem csak lámpát akarunk égetni a megtermelt árammal. Ebben az esetben azt is figyelembe kell vennünk, hogy a napelemes töltésvezérlő mekkora mennyiségű árammal bír el.

Lehet persze nagyáramú töltésvezérlőt beszerezni, de több okból kifolyólag is lehet, hogy nem ez a legjobb döntés.
1 - Költséghatékonyság
2 - Különböző képességű paneljeink vannak, vagy különböző tájolásra szerenénk beállítani a napelemeinket, hogy jobban kiaknázhassuk a nap külömböző állásaiban a beérkező fényt.
3 - Redundancia: Ha 1db töltésvezérlőnk van és az elromlik (Bármennyire is nem szeretünk erre gondolni, de sajnos előfordulhat) akkor egyátalán nem fog áramot termelni a rendszerünk, de 2 vagy több töltésvezérlő esetén nem esik le nullára a termelés. Így nem kell attól tartanunk, hogy kritikusan lemerülnek azz akkumulátorok, vagy egyátalán nem használhatjuk a fogyasztóinkat amíg nem pótóljuk a kiesett töltésvezérlőt.
4 - Óvatosság: Az elektromos szolgáltatóktól rendelt hálózati visszatápláló rendszereknél általában a paneleken leszüretelt áramot egy nagy vastag kábelen hozzák le. Ezen igencsak nagy áramerősség futkározik. Egy nagyobb, sok panelből álló napelemes rendszernél 12, 24 voltos rendszer feszültségen is meglepően nagy áramerősség van. Amennyiben elszámoljuk magunkat a vezetékvastagsággal, megolvathat a vezető szigetelése és akár ki is gyulladhat a vezeték és leéghet a rendszerünk, vagy akár a házunk is.

A felsorolt esetekben tehát megfontolandó, hogy inkább több szálon, több töltésvezérlőbe vezessük le az áramot.
